EnterPrise Architect（EA）使用教程（二）用例建模
写在前面：
软件设计与体系结构是对于UML详细介绍的一门课，本课的课程设计是根据教育培训系统完成业务建模、用例建模、用例分析、架构设计、构件设计五部分，在使用EA完成绘图的过程中，发现很多问题因为版本问题在操作上有些差异，因此总结一下每一部分的具体操作方法，希望可以帮到刚开始用EA的人。有不正确之处欢迎指正Thanks♪(･ω･)ﾉ
--------------------------------------------------------------------------
二、用例建模
用例建模是业务建模之后的一步，主要需要对于业务建模完成的内容进行分析，绘制详细的用例图，然后编写相关用例文档文档部分称为用例规约
1.用例图
创建新的用例图，选择use case类型，方法在教程一中已经介绍过不再重复，创建用例图前，需要详细分析，找出哪些是用例，以及他们之间存在的关联，包括include和extend。这里主要介绍一下前两者的区别。
include关系中主要体现的是“抽象”的思想，基用例与子用例是不可分割的一个整体，必须同时执行。
extend关系主要指由一个用例可以扩展出另一个用例，即使没有子用例的参与，也可以完成一个完整的功能。
举例来说：银行取款人办理完取款业务，可以打印凭条，也可以不打印，因此打印凭条子用例就和取款用例是extend关系，不存在子用例不影响完整性。但是银行取款人要取款必须输入正确的账号密码，这个就是include，两者不可分割，不可缺少。

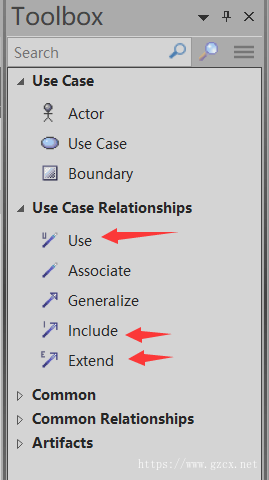

EA中给出了不同关系所需要的箭头，同样的方法选择起点拖动到终点即可添加一个箭头（连接线）

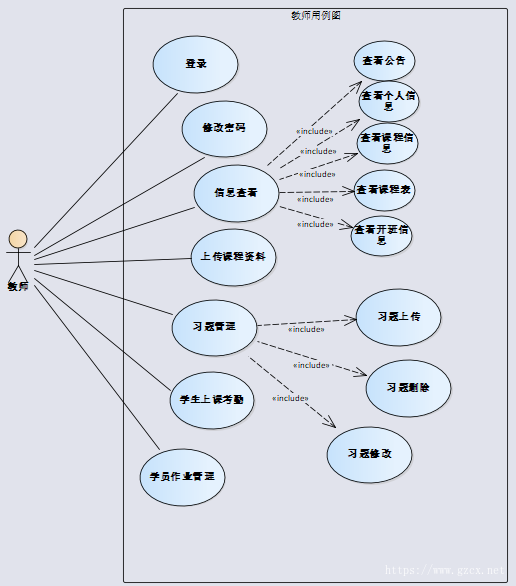

完成后如图：
2.用例规约
这一部分没有需要画图的地方，但是要写很多字，这里给出一个实例，以下几点需要注意：
基本事件流中若还有子流程，对子流程进行单独命名，格式S-1，S-2，.....，在下面继续写出子流程的详细流程
基本流中随时可以触发的，在备选流中用A-*方式来表示其余备选流用A-1,2....来表示
下面是一个用例规约的例子：
表2.1用户管理用例规约
| 用例名称 |
用户管理 |
| 参与者 |
系统管理员 |
| 用例描述 |
系统管理员添加用户，删除已存在用户，修改已存在的用户或给用户分配权限 |
| 前置条件 |
系统管理员登录系统 |
| 后置条件 |
用例成功后，有最新的用户，或者用户的信息已修改或删除 |
| 基本事件流 |
执行以下子流程： 1“增加用户”操作，开始“增加用户”子流程（S-1） 2“删除用户”操作，开始“删除用户”子流程（S-2） 3“修改用户信息”操作，开始“修改用户信息”子流程（S-3） 4“分配权限”操作，开始“分配权限”子流程（S-4） 4 .子流程完成后，用例结束 |
|
|
子流程S-1：增加用户 系统管理员添加新的用户 系统管理员提交信息 系统保存最新的用户信息，结束该子流程 子流程S-2：删除用户 系统管理员删除用户 系统管理员提交信息 系统保存，结束该子流程 子流程S-3：修改用户信息 系统管理员修改用户信息 系统管理员确认修改 系统保存修改信息，结束该子流程 子流程S-4：分配权限 系统管理员给用户分配权限 系统管理员确认分配 系统保存修改信息，结束该子流程 |
| 备选事件流 |
A-* 系统管理员在操作提交之前，随时都可以中止该用例
A-1：重复增加用户
A-2：用户不存在
A-3：不确认操作，系统保持原状态 A-4：对用户未作出修改 （1） 系统提示用户信息未修改 （2） 系统保持原状态 A-5：分配权限错误
|
| 补充说明 |
|
